캐드에서 좌표 데이터 엑셀로 내보내기

  • 2021.06.08 10:37
  • Software
반응형

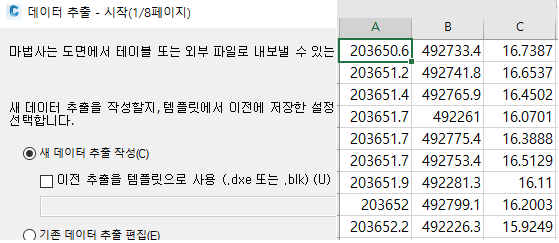

캐드에서 DATAEXTRACTION를 활용한 좌표 엑셀로 내보내기

(autocad civil 3d point data extraction to excel, cvs)



명령어 command :  DX (DATAEXTRACTION)

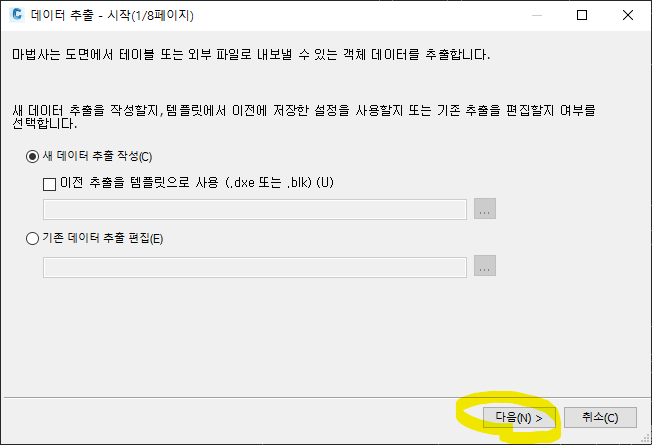

1. 다음 클릭

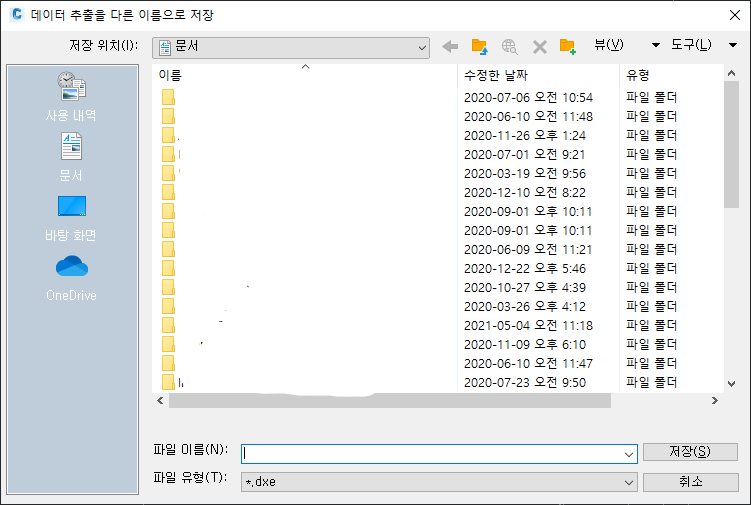

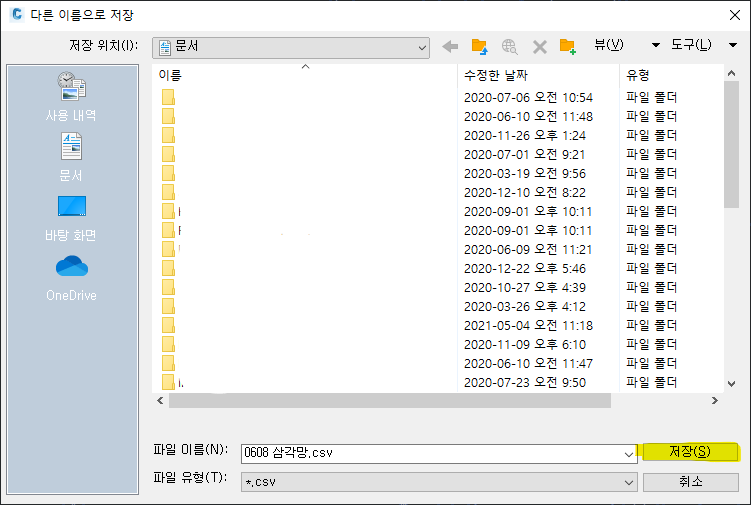

2. 대충 아무이름으로 저장

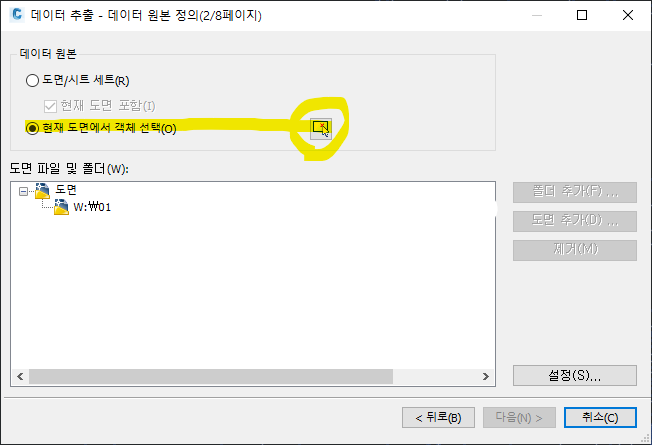

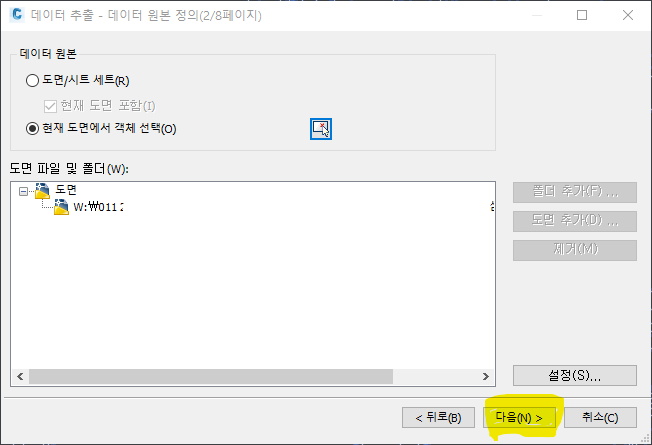

3. 현재 도면에서 객체 선택 한 후

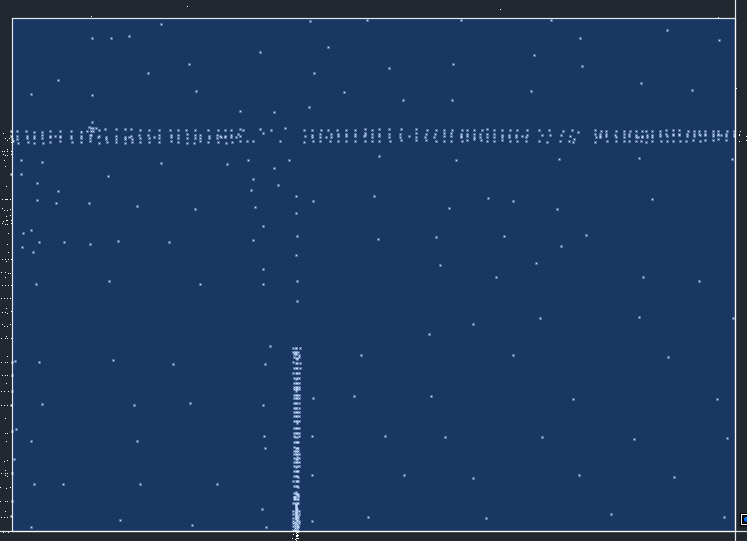

4. 점 선택 후 스페이스바 클릭



5. 다시 대화창이 뜨면 다음 클릭

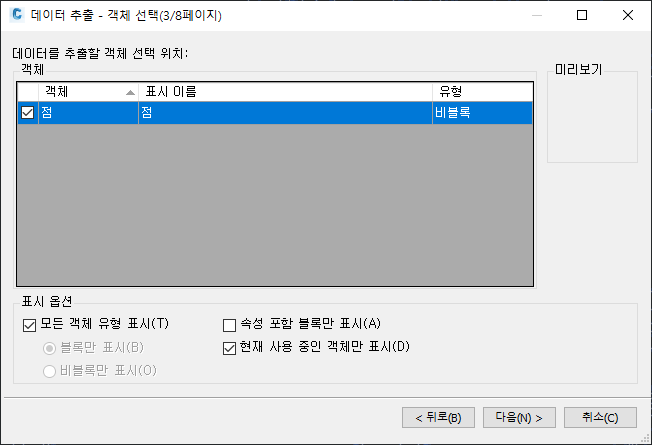

6. 다른 객체가 있다면 해당없는것은 끄고 다음 클릭

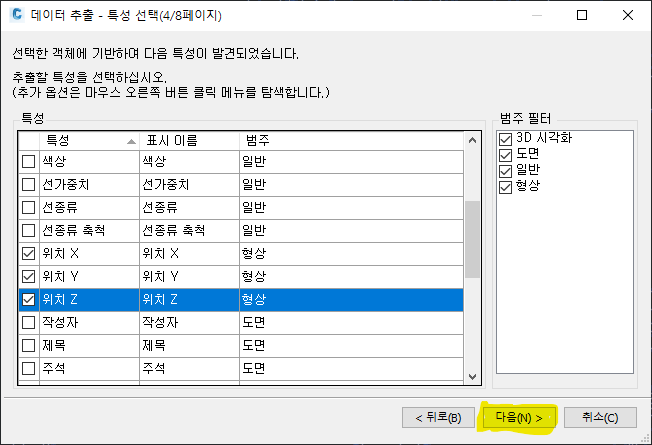

7. 전체 선택해서 체크박스를 없애주고 필요한 정보를 선택 후 다음 클릭

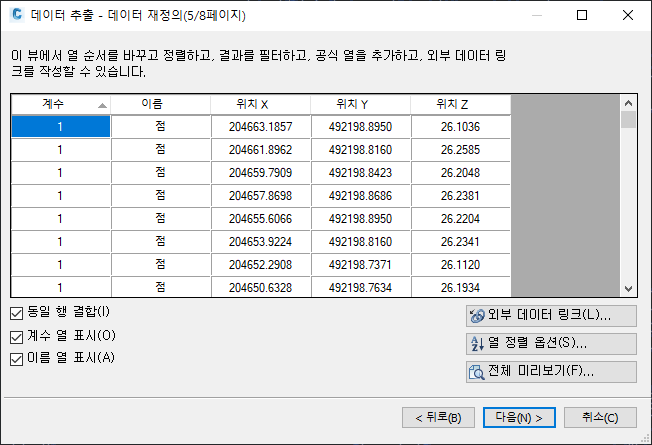

8. 아래와 같은 창이 뜨고

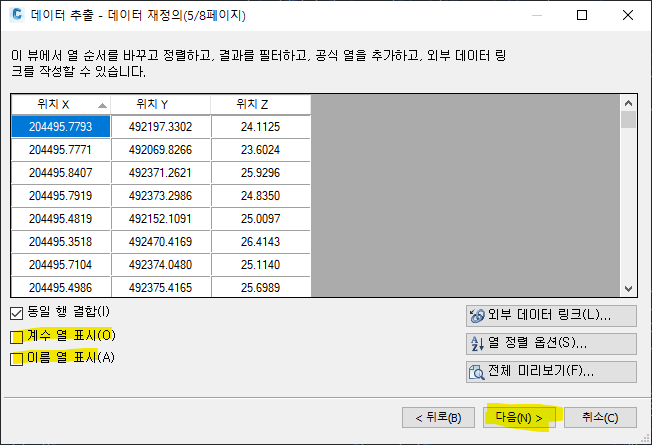

9. 계수열표시 이름열표시 체크를 없애고 다음 클릭

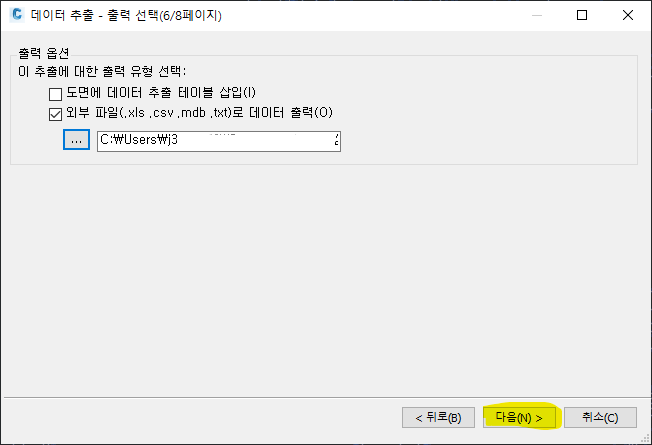

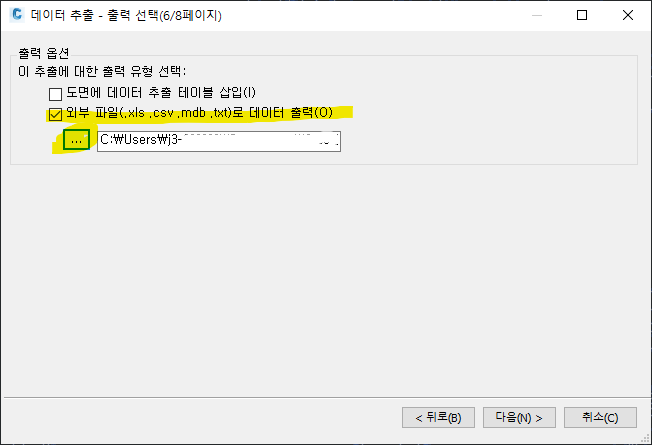

10. 외부 파일 클릭 후 저장경로 선택



11. 저장



12. 다음 클릭

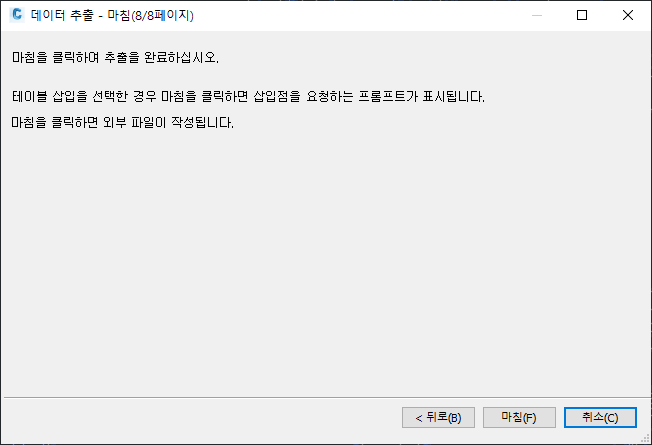

13. 완료

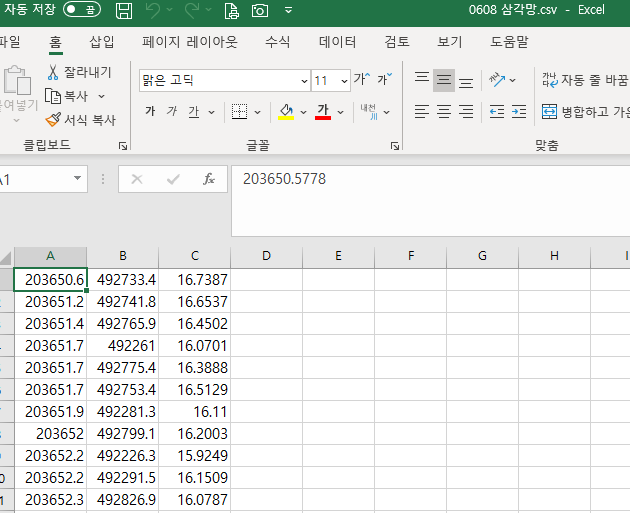

14. 추출 된 화면 (1행에 제목이 써있는데 삭제한 모습입니다)
